ひび割れ自動検出Webサービス

開始

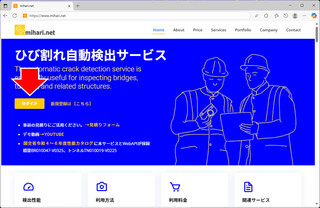

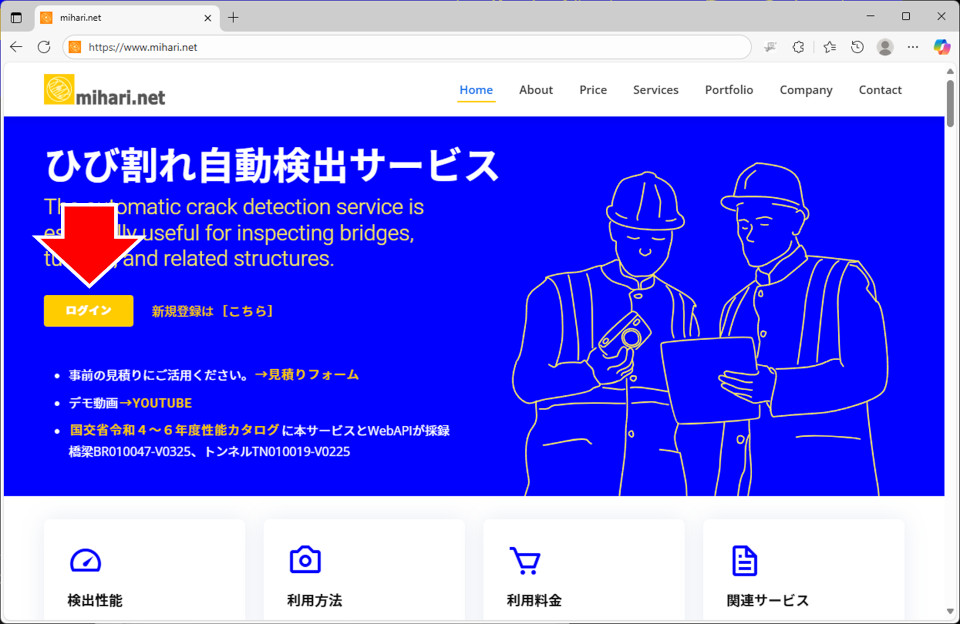

トップページの「ログイン」ボタンよりログインしてください．
新規登録がお済みでない場合は，こちらの新規登録ダイアログより手続きできます．

検出手順には，対話検出モードと一括検出モードの２通りあります．
対話検出モードは画像１枚１枚を対話的に処理するモードです．
一括検出モードは５０枚までの画像を一括で処理するモードです．

対話検出モードの利用

ここでは対話検出モードの利用方法を説明します．

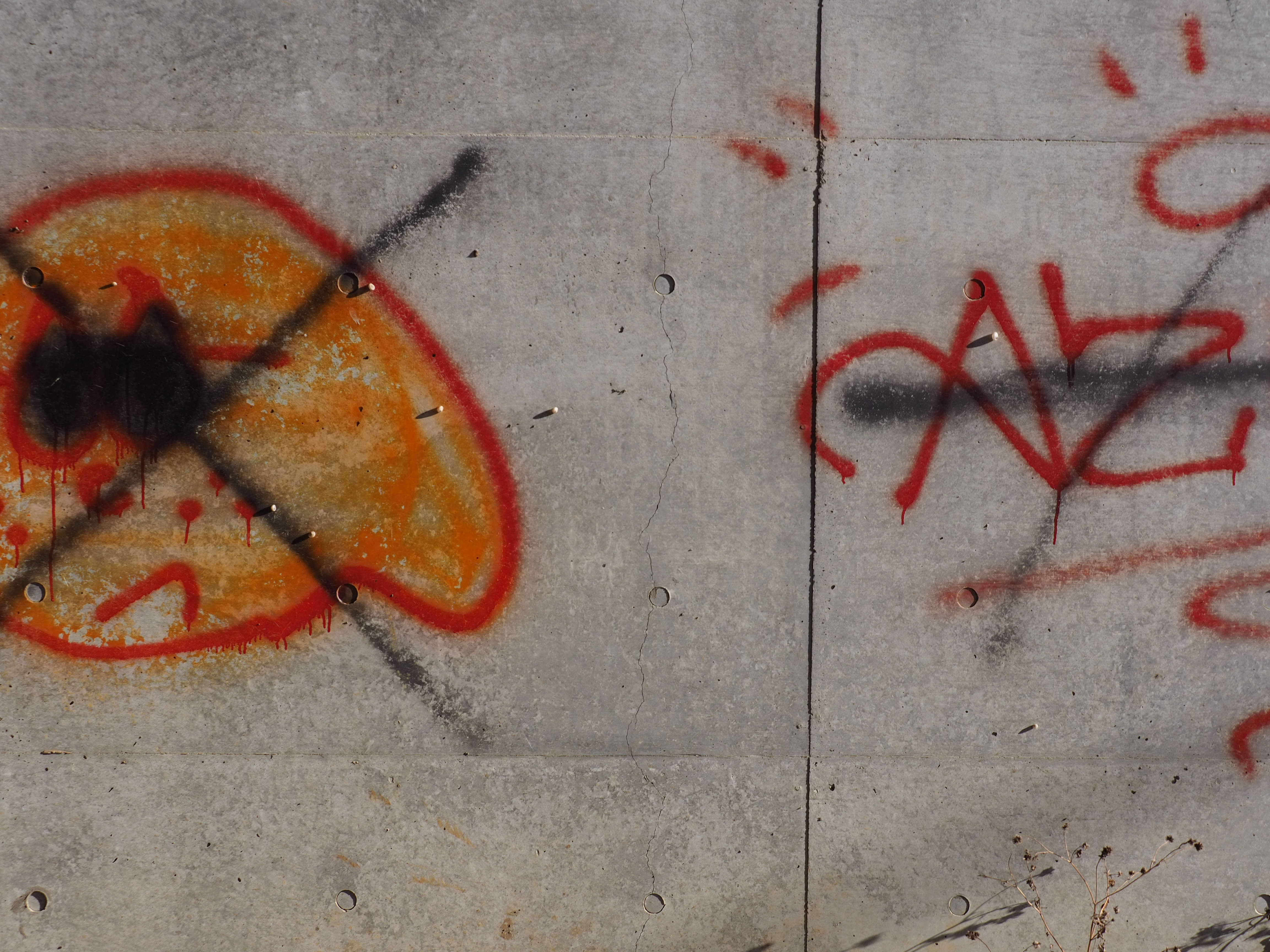

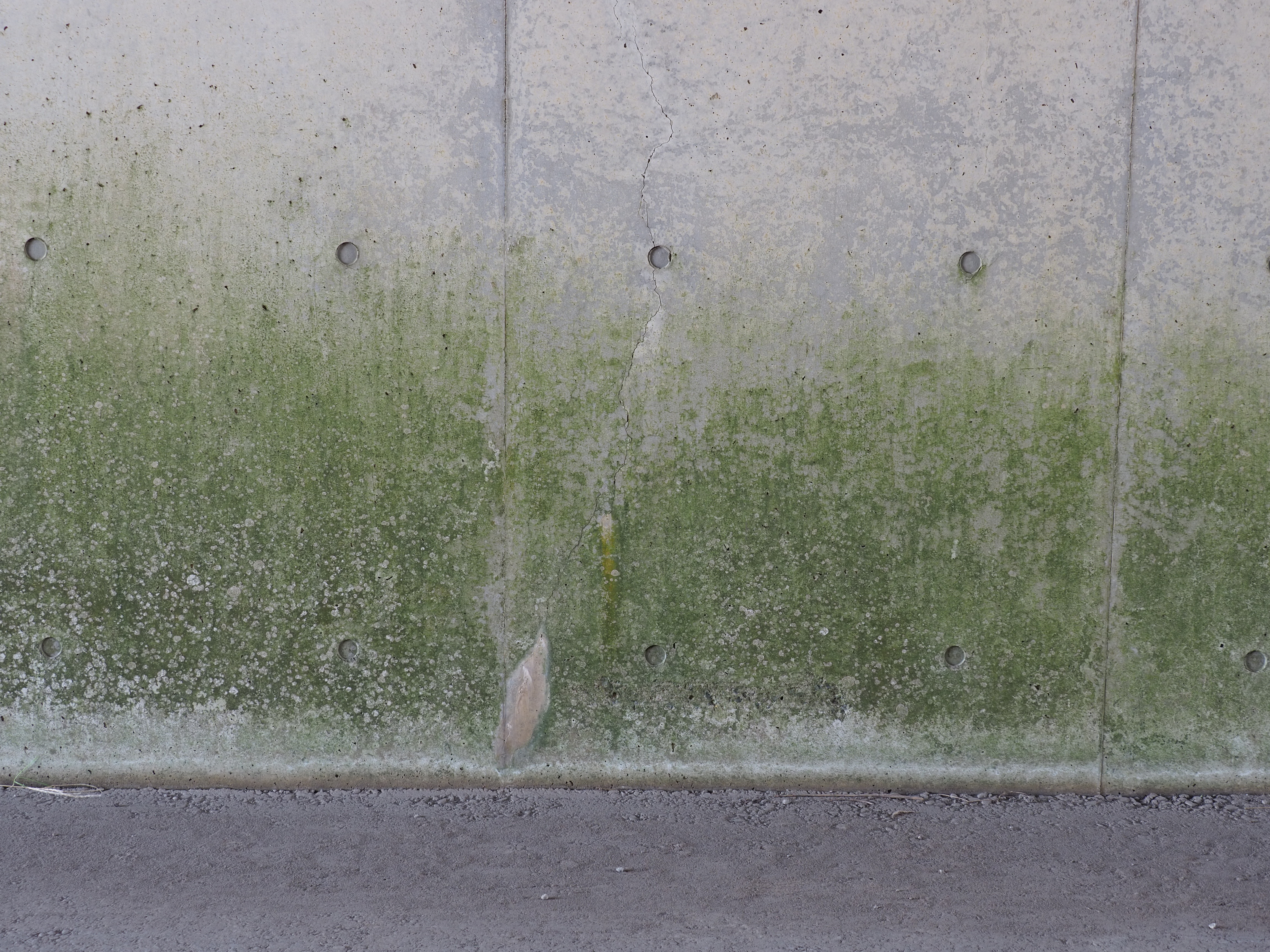

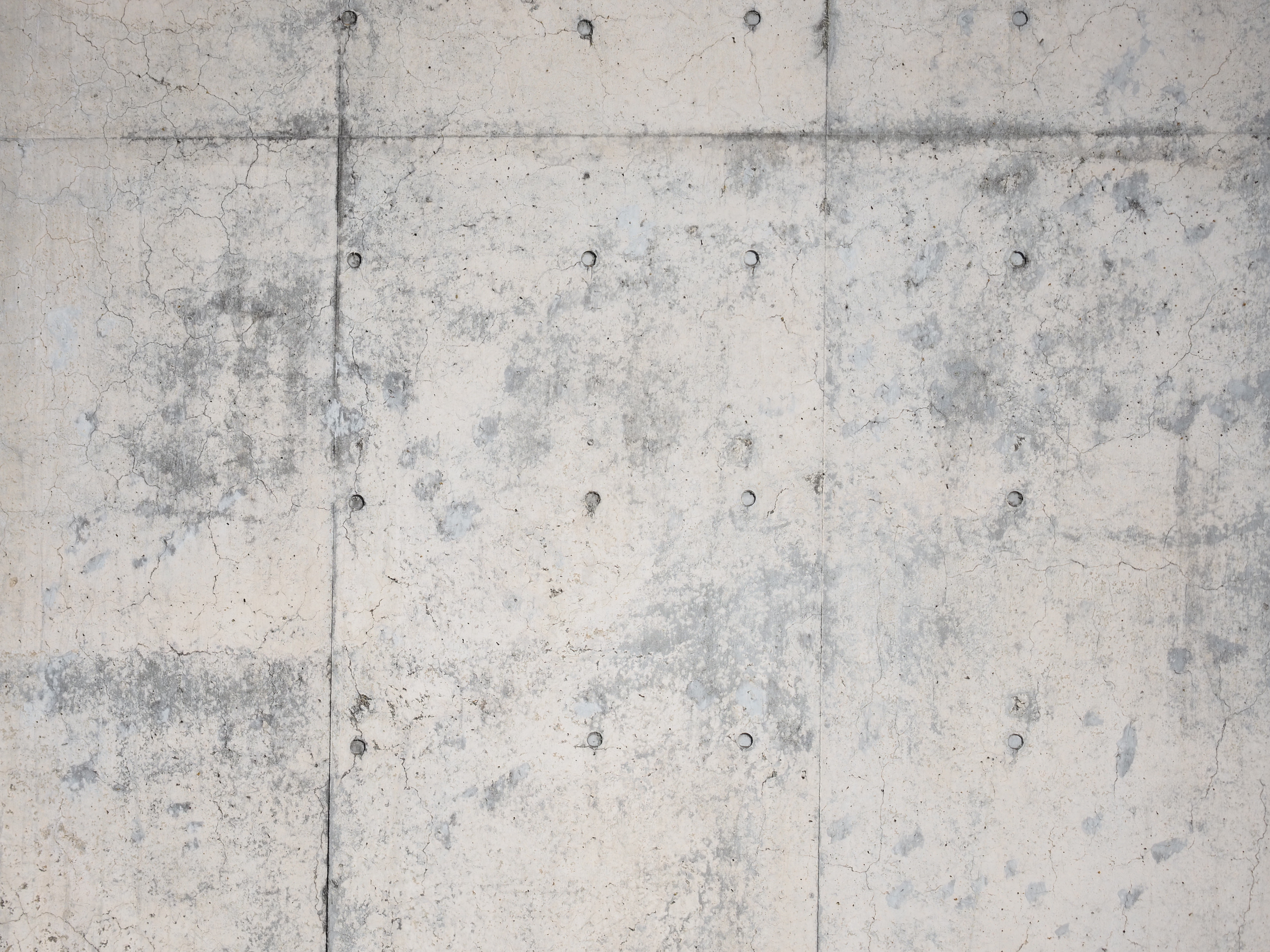

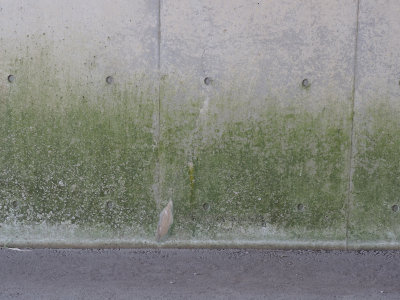

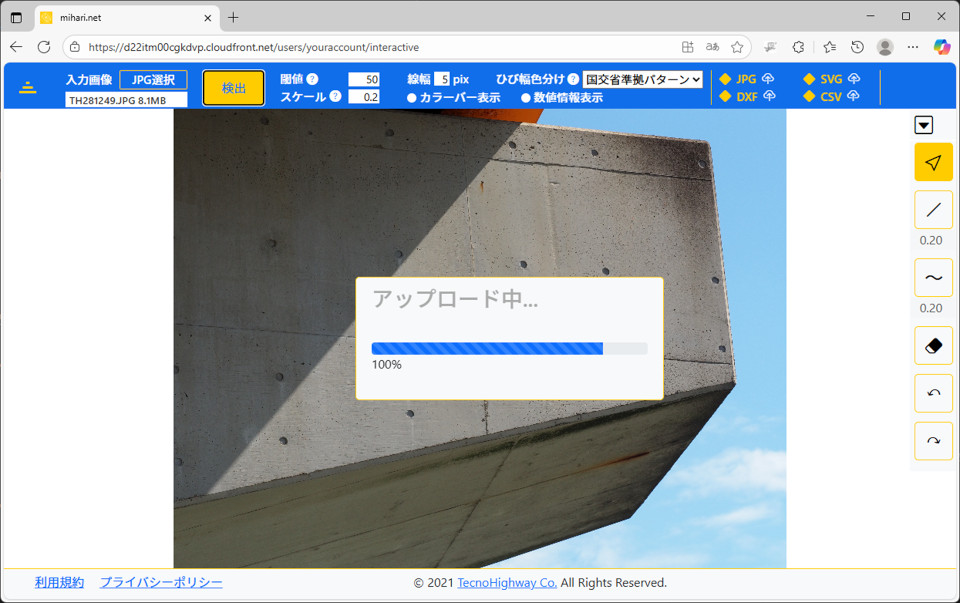

JPG画像を選択またはドラッグアンドドロップすると画面内に表示されます．
オプション（閾値，スケール）を設定します．他のオプションは検出後でも変更できます．
検出ボタンをクリックすると，検出が開始されます．

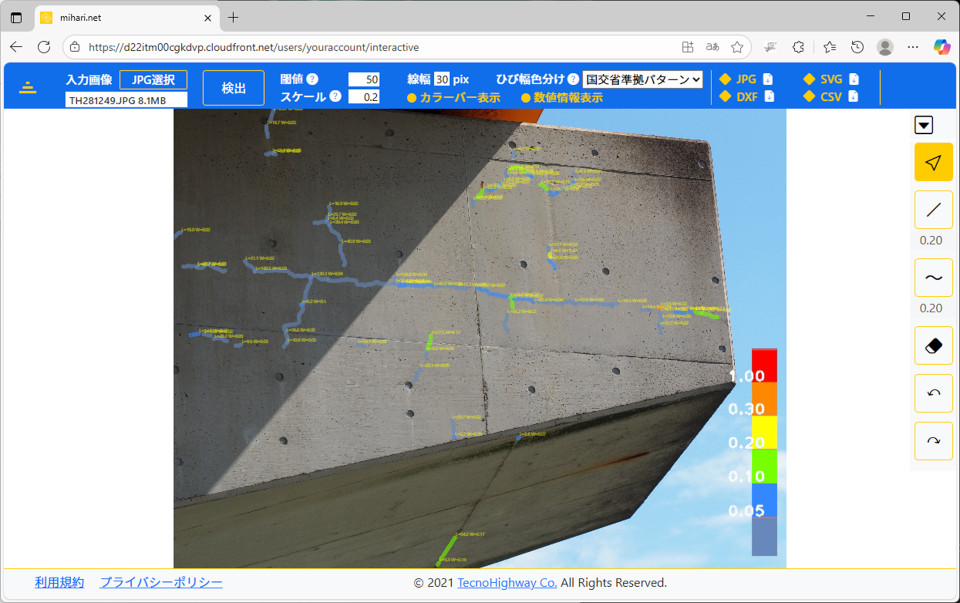

検出結果の表示

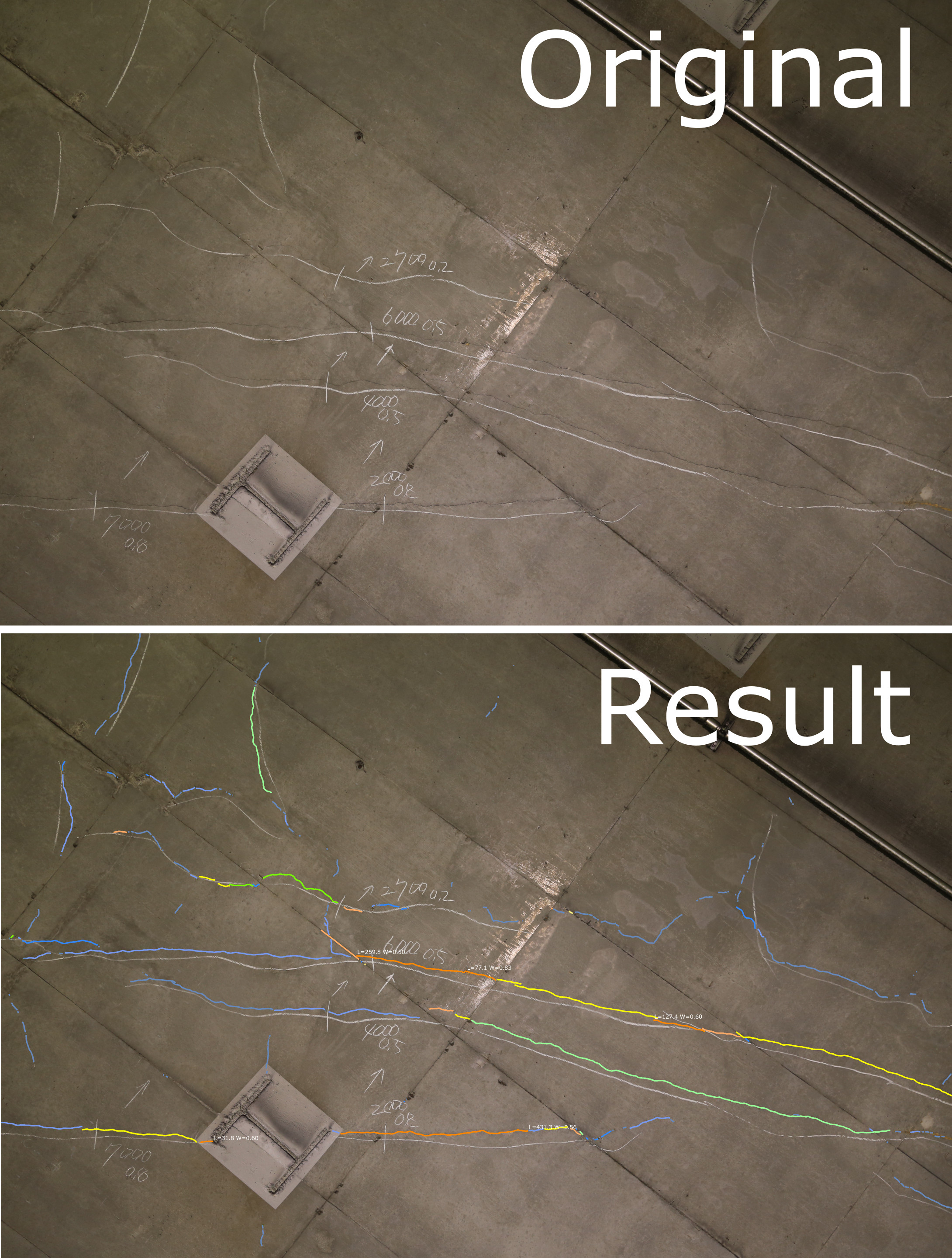

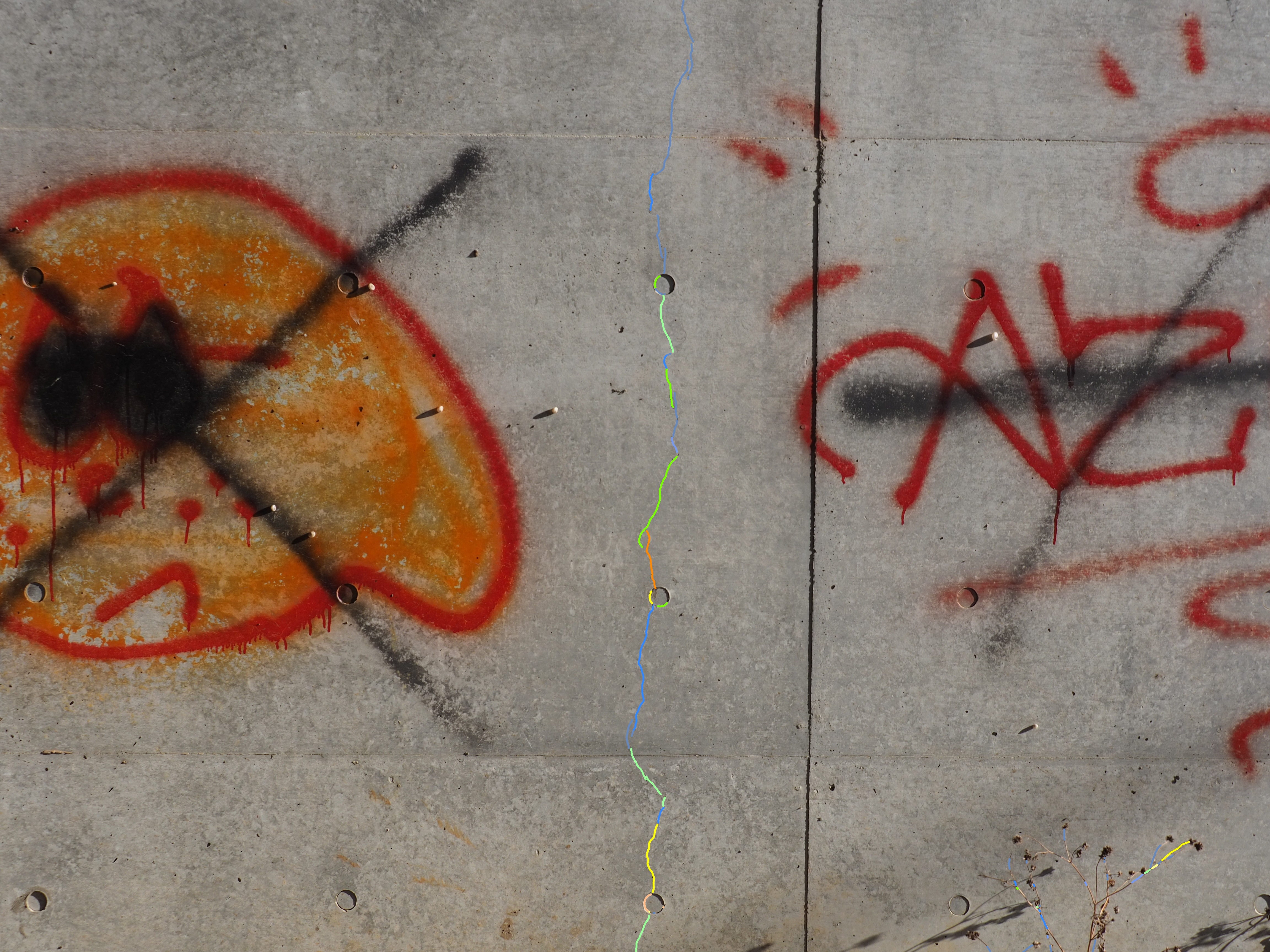

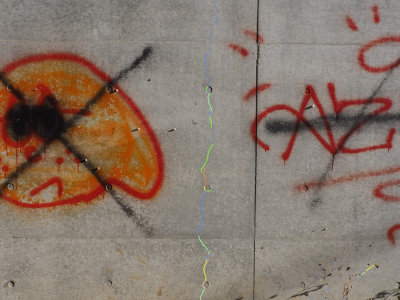

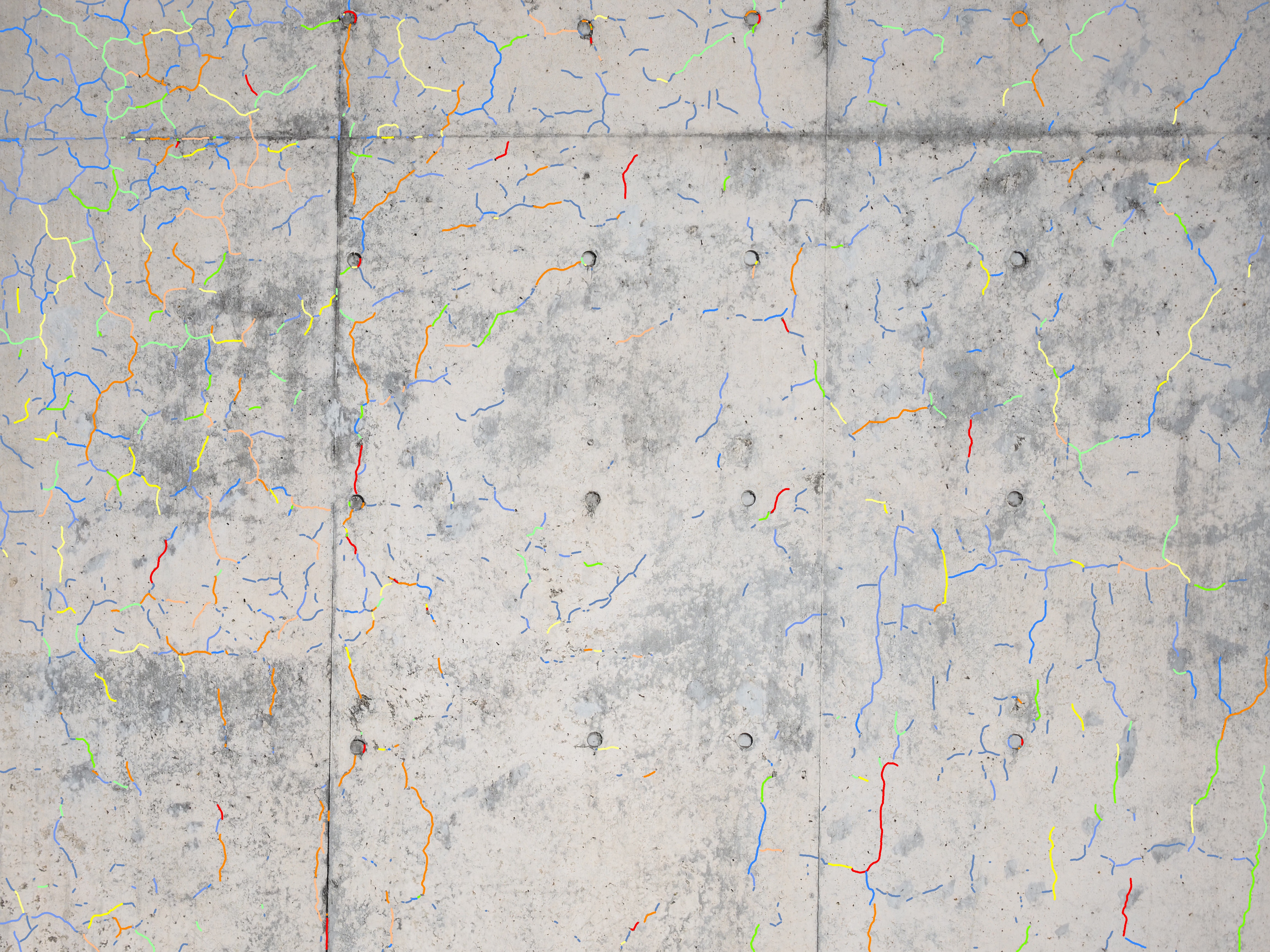

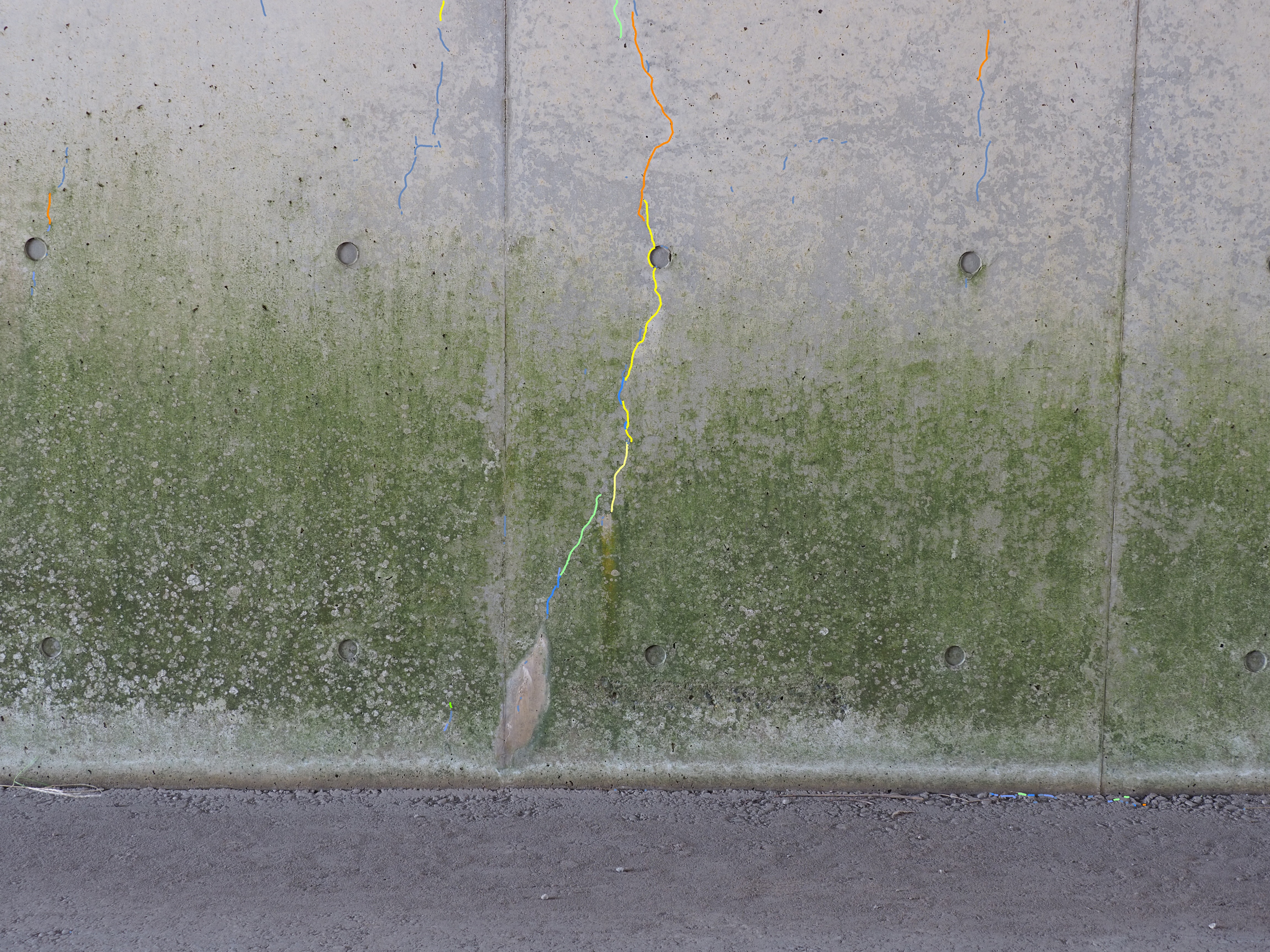

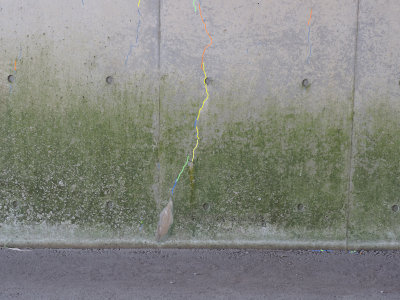

検出結果は画面内に表示されます．
ひび割れの形状や位置，スケールなどの情報が含まれます．
操作パネルのオプションを変更して線幅や表示項目を変更できます．
マウスホイールの回転で拡大縮小，ホイールのドラッグで移動できます．

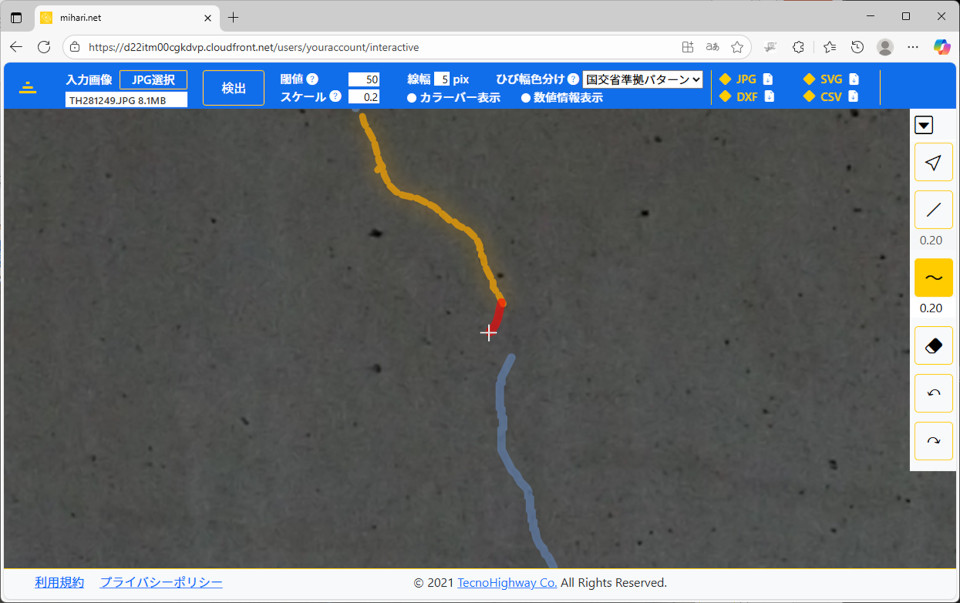

編集操作　～直線や曲線の追加～

画面右端に編集用アイコンが表示されています．
上から３番目のアイコンを選択すると曲線を描画するモードに切り替わります．
画面上でマウスの左ボタンでドラッグして曲線を描画します．
既に検出されたひび割れの端点からドラッグし始めると，そのひび割れに接続されます． また，ドラッグ終了時に別の端点を指定すると，そのひび割れに接続されます．

編集操作　～線の消去～

上から４番目の消しゴムアイコンを選択すると消去モードに切り替わります．
画面上でひび割れを左クリックすると，ひび割れ全体を消去します．

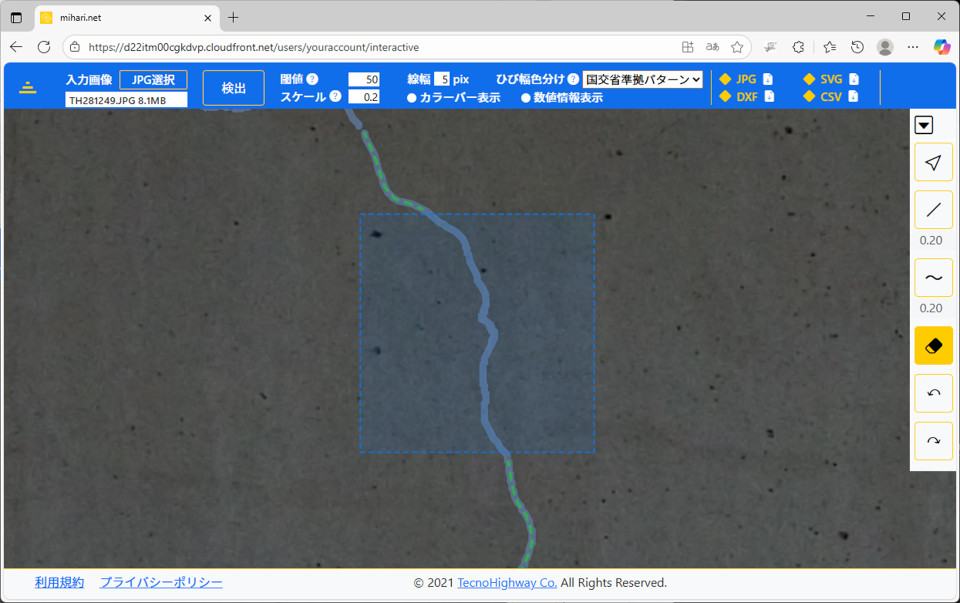

画面上のひび割れ以外の場所でマウスの左ボタンでドラッグすると，ドラッグした範囲のひび割れを部分的に消去できます．

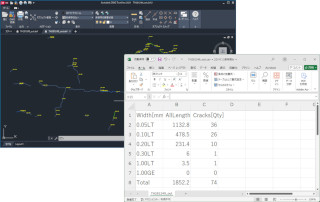

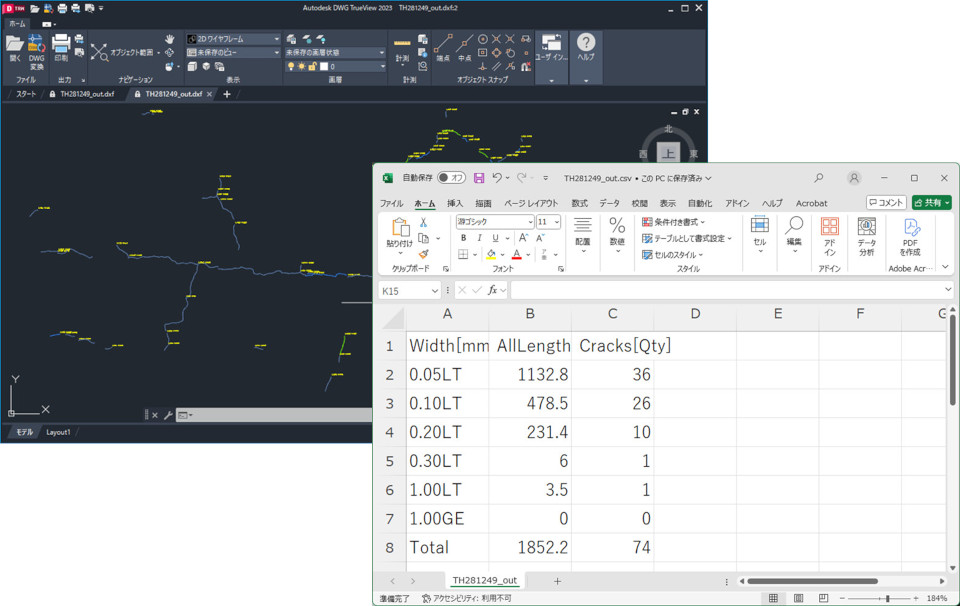

出力ファイルのダウンロード

検出結果は各種出力形式でダウンロードできます．

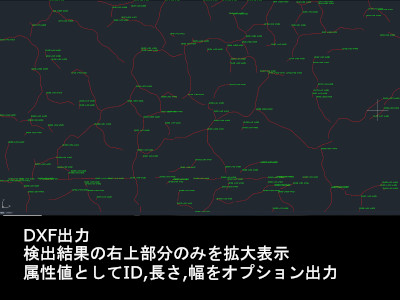

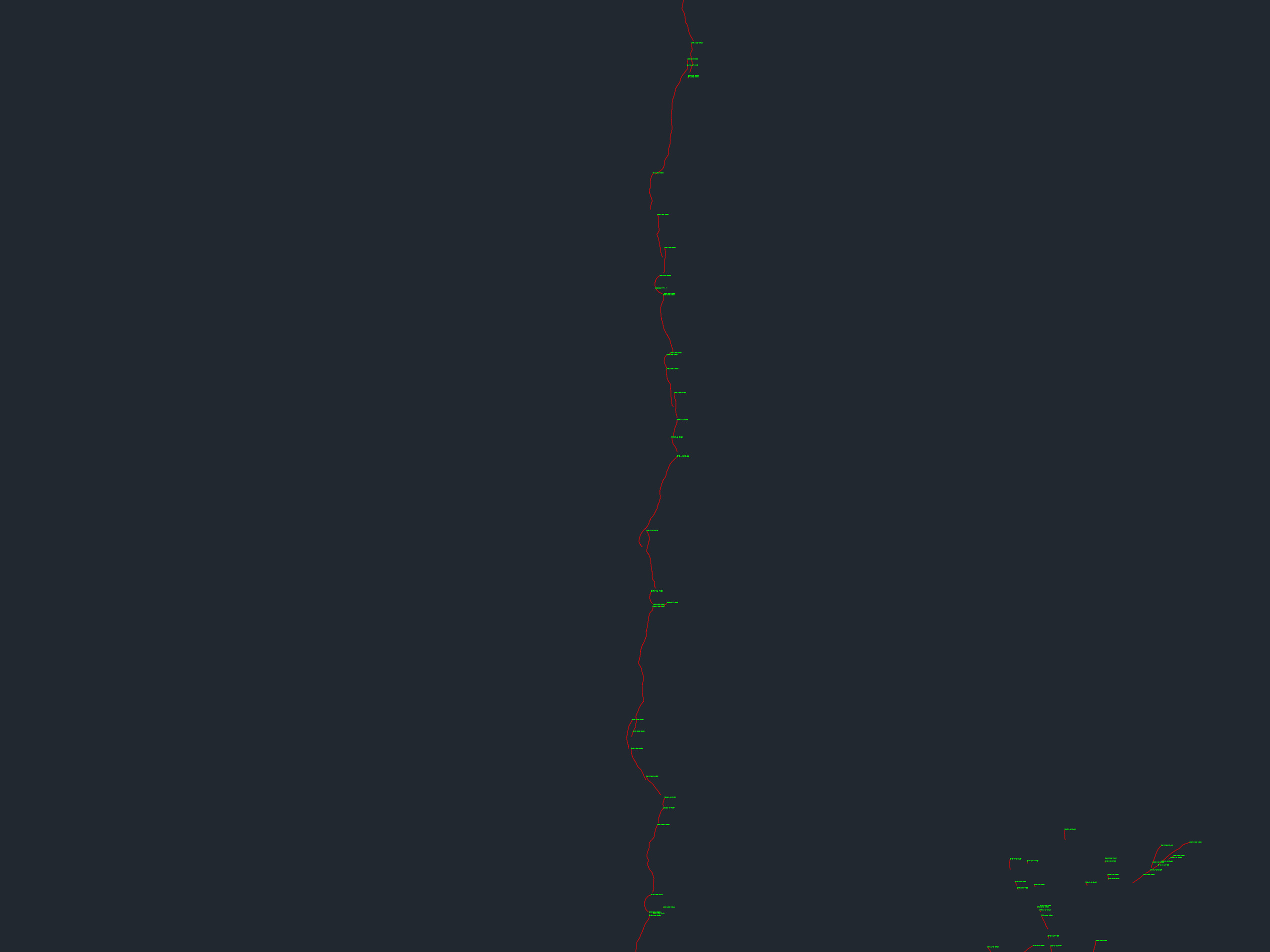

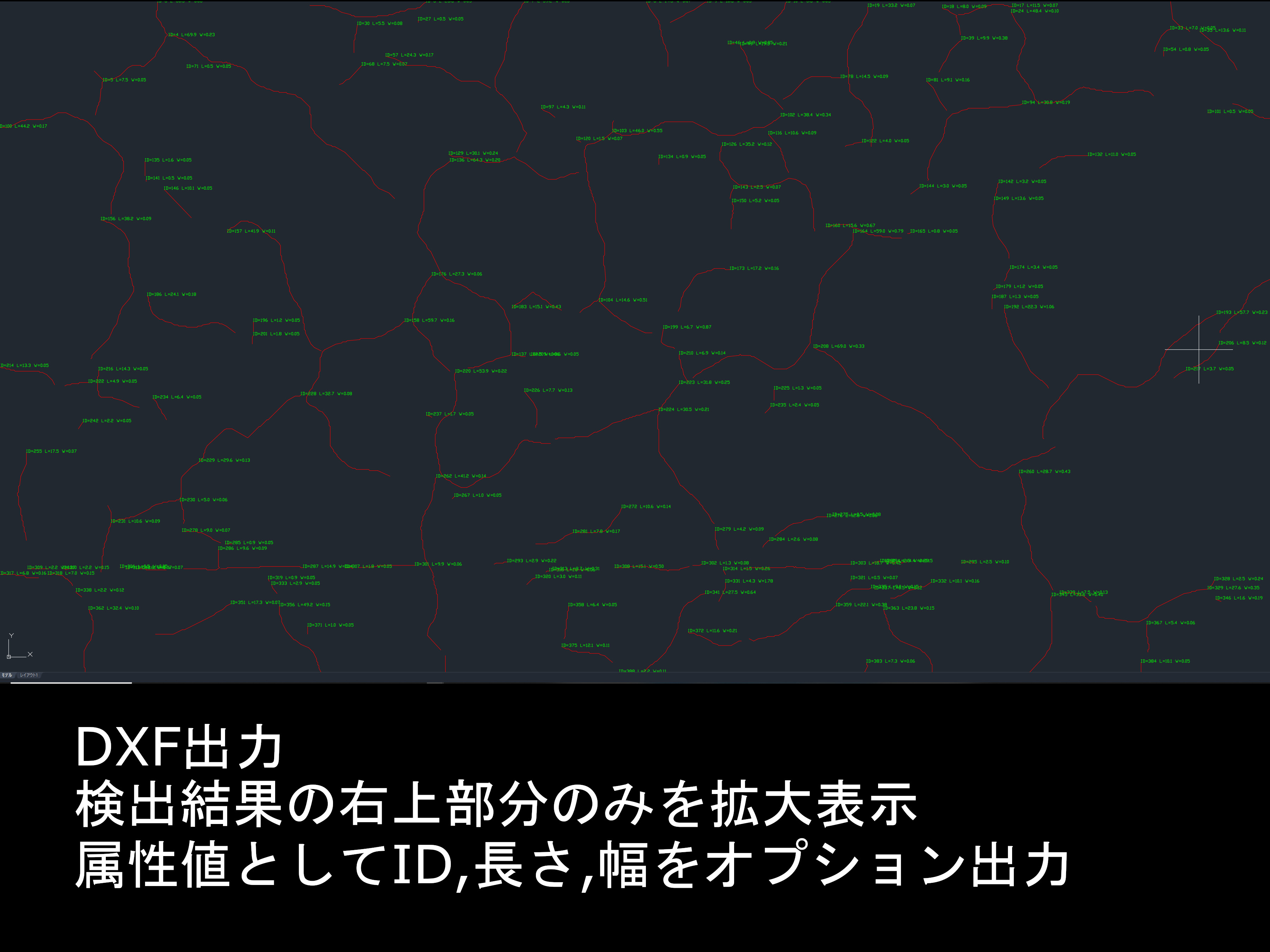

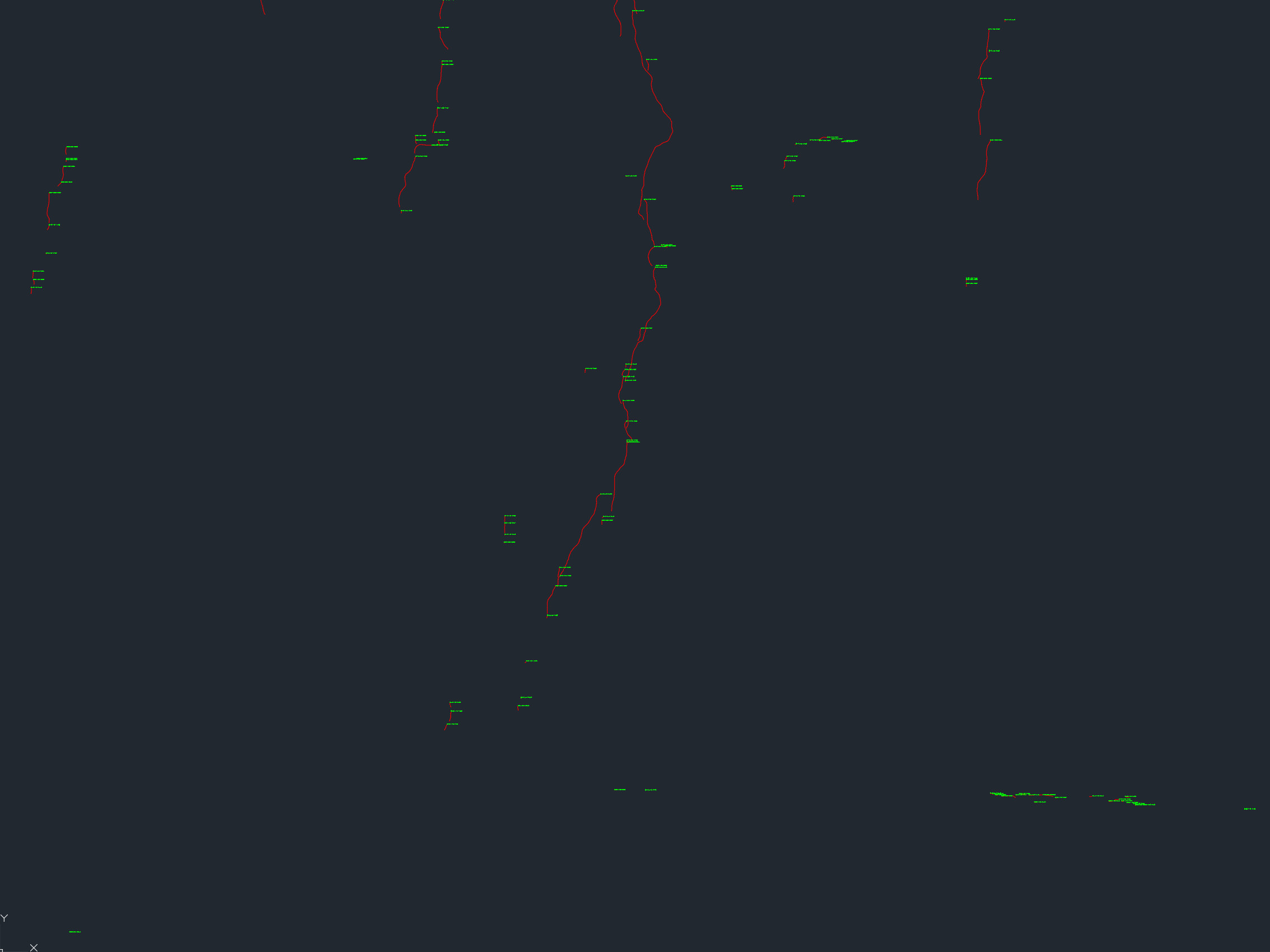

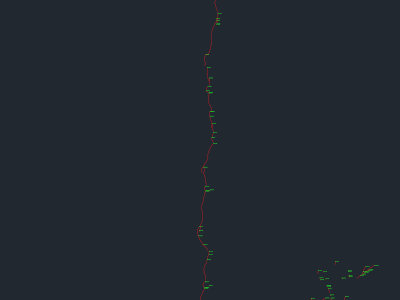

現在，JPG画像，DXF形式，SVG形式，CSV集計表での出力に対応しています．
複数の出力形式をダウンロードしても追加料金はありません．
